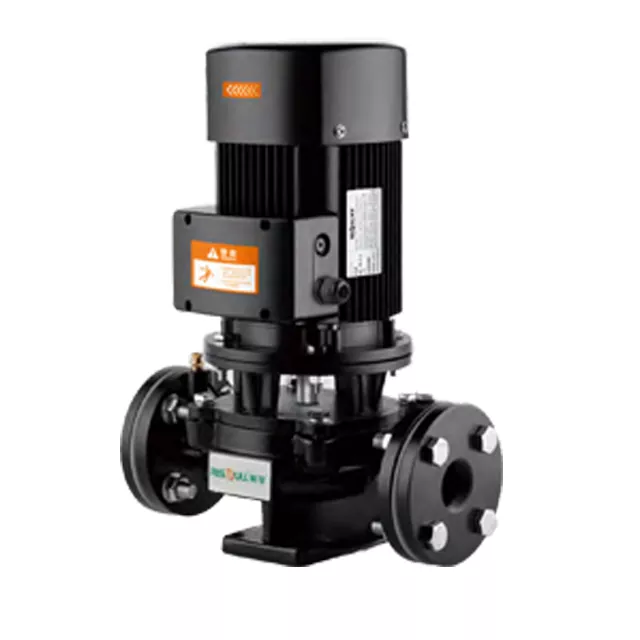

Industriell varmvattencirkulationspump

Model:50GD

RISEFULL® är en ledande tillverkare, leverantör och exportör av industriell varmvattencirkulationspump i Kina. Att följa strävan efter perfekt kvalitet på produkter, så att vår industriella varmvattenpump har blivit nöjda av många kunder. Extrem design, kvalitetsråvaror, hög prestanda och konkurrenskraftigt pris är vad varje kund vill ha, och det är också vad vi kan erbjuda dig. Naturligtvis är det också viktigt med vår perfekta eftermarknadsservice. Om du är intresserad av våra industriella varmvattenpumptjänster kan du rådfråga oss nu, vi kommer att svara dig i tid!

Skicka förfrågan

Produktbeskrivning Prestandadata Installationsmått

Industriell varmvattencirkulationspump är en mycket effektiv och pålitlig lösning för att cirkulera varmvatten i olika industriella tillämpningar. Med sin robusta design, förstklassiga prestanda och användarvänliga funktioner är denna pump perfekt för ett brett utbud av varmvattencirkulationstillämpningar.

Följande är en introduktion av GD-serien. Det är gjutjärnspumpen som används i stor utsträckning i den centrala luftkonditioneringen av byggnader, varmvattencirkulationssystem i byggnader och herrgårdar, rörcirkulation av växt- och jordbruksbevattning..Hope för att hjälpa dig att bättre förstå Risefull industriell vattenpump. Välkommen nya och gamla kunder att fortsätta att samarbeta med oss för att skapa en bättre framtid tillsammans

Produktdetaljer

Industrial Hot Water Circulation Pump

Arbetsförhållanden

● Ren vätska utan suspenderade ämnen, ej aggressiv

● Kontinuerlig service:S1

● Maximalt tryck: 10 bar

● Vätsketemperatur: 3℃~9℃

● Omgivningstemperatur: <40℃

● Isolering: F

● Skydd: IP54

Modelldefinition

Sprängvy av huvudkomponenten

Industrial Hot Water Circulation Pump

Lista över huvudkomponent ● Standardkonfiguration 〇 Valfri konfiguration
INGA.	Komponent	Specifikation/konstruktionsegenskaper
1	PUMPKROPP	Gjutjärn HT200, elektrobeläggning färdig (saltsprutbeständig test i 300+ timmar)
2	IMPELLER	Gjutjärn HT200, elektrobeläggning färdig (saltsprutbeständig test i 300+ timmar)
3	Mekanisk tätning	19BND-typ（furanimpregneringsgrafit+SIC，Användningstid 25 000+ timmar）
4	Konsol	Gjutjärn HT200, elektrobeläggning färdig (saltspraybeständig test i 300+ timmar)
5	Kullager	● C&U 〇 TPI (Taiwan)
6	Motoraxel	● Svetsaxel: rostfritt stål 304 (pumpsidan)+kolstål (motorsidan)
7	Uttagslådan	ADC12 i aluminium
8	Terminalkort	Flamskyddande PBT
9	Motorhus	ADC12 i aluminium
10	Fläkt	●Plast PP 〇 Nylon PA6
11	Fläktkåpa	Draghållfast stålplåt
12	Kontaktsladd	● Testkabel med tre kärnor 〇 Anpassad kabel kontakt
13	Motor	●IE2-motor ◯ Anpassad 60 HZ-motor

Modell	Impeller diameter	Nominell kapacitet	Klassat huvud	Effektivitet	RPM	Motorkraft	NPHS	Inlopp/ut
Modell	Impeller diameter	Q/m³/h	H(m）	(%)	(r/min)	(kW)	(M)	Inlopp/ut
50GD16-11-1.1T	125	8/11/14.5	17/16/14	47/57/54	2900	1.1	2.3	50
50GD10-22,3-1,1T	100	15.6/22.3/29	11/10/8.4	65/67/68	2900	1.1	2.3	50
50GD20-12,5-1,5T	125	8,8/12,5/16,3	21.5/20/17.8	49/58/57	2900	1.5	2.3	50
50GD12.5-25-1.5T	100	17.5/25/32.5	13,7/12,5/10,5	67/69/69	2900	1.5	2.5	50
50GD28-11,7-2,2T	160	8.2/11.7/15.2	29/28/26	44/51/50	2900	2.2	2.3	50
50GD16-22,3-2,2T	125	15.6/22.3/29	17/16/13.6	58/66/65	2900	2.2	2.5	50
50GD32-12,5-3T	160	8,8/12,5/16,3	33/32/30	45/52/51	2900	3	2.3	50
50GD20-25-3T	125	17.5/25/32.5	21/5/20/18	60/68/67	2900	3	2.5	50
50GD24-21.6-3T	160	15/21.6/28	26/24/20.6	49/58/54	2900	3	2.5	50
50GD44-11.7-4T	200	8.3/11.7/15.3	45,8/44/42	37/45/45	2900	4	2.3	50
50GD32-25-4T	160	17.5/25/32.5	34.4/32/27.5	54/63/60	2900	4	2.5	50
50GD28-23.4-4T	160	16.4/23.4/30.4	30/28/24	54/62/59	2900	4	2.5	50
50GD50-12,5-5,5T	200	8,8/12,5/16,3	52/50/48	38/46/46	2900	5.5	2.3	50
50GD38-21,8-5,5T	200	15.2/21.8/28.3	40/38/34,5	45/55/55	2900	5.5	2.5	50
50GD70-11,6-7,5T	250	8.2/11.6/15.2	71,5/70/68	28/38/39	2900	7.5	2.3	50
50GD50-25-7,5T	200	17.5/25/32.5	52,7/50/45,5	49/58/59	2900	7.5	2.5	50
50GD44-23,5-7,5T	200	16.4/23.5/30.5	46,4/44/40	48/57/58	2900	7.5	2.5	50

Modell	Yttre mått (mm)						Förpackningsstorlek			Vikt (kg)
Modell	L	H	h	V	W	DN	Lång	Bred	Hög	Vikt (kg)
50GD16-11-1.1T	329	415	100	120	70	50	55	36	41.5	35.4
50GD10-22,3-1,1T	344	425	95	160	100	50				40.8
50GD20-12,5-1,5T	329	430	100	120	70	50				38.7
50GD12.5-25-1.5T	344	440	95	160	100	50				41.4
50GD28-11,7-2,2T	354	465	100	130	80	50				44.4
50GD16-22,3-2,2T	379	510	105	160	100	50				46.8
50GD32-12,5-3T	354	505	100	130	80	50	63	43	46	48
50GD20-25-3T	379	480	100	160	100	50				55.8
50GD24-21.6-3T	394	510	110	160	100	50				59.5
50GD44-11.7-4T	374	530	100	130	80	50				50
50GD32-25-4T	394	540	110	160	100	50				63.5
50GD28-23.4-4T	394	540	110	160	100	50				51.3
50GD50-12,5-5,5T	374	580	100	130	80	50	71	52	49	86.2
50GD38-21,8-5,5T	424	595	105	160	100	50				87
50GD70-11,6-7,5T	474	595	105	160	100	50				91.4
50GD50-25-7,5T	424	595	105	160	100	50				91.8
50GD44-23,5-7,5T	424	595	105	160	100	50				91.3
