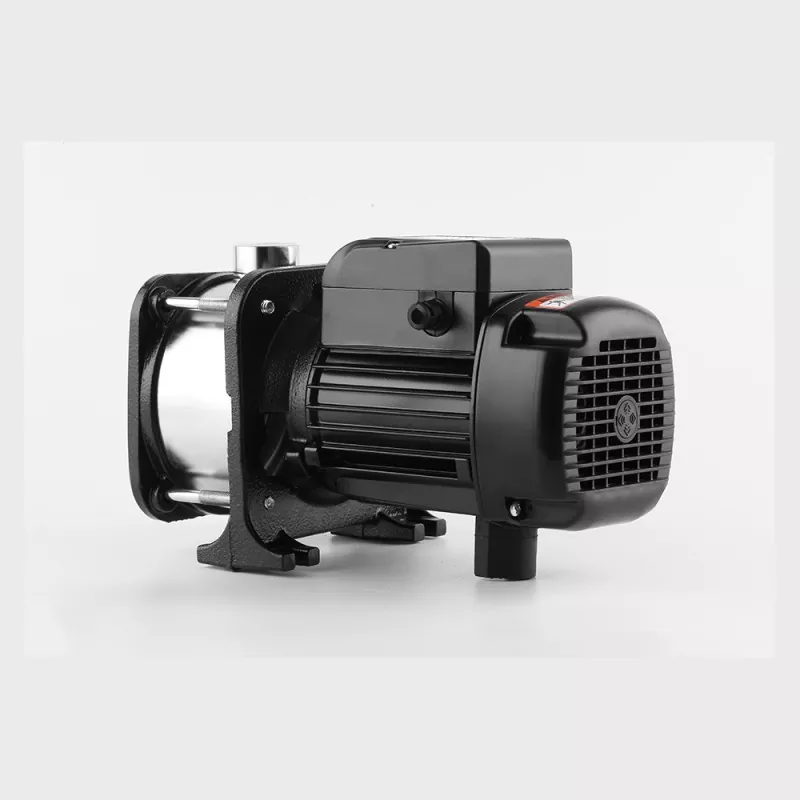

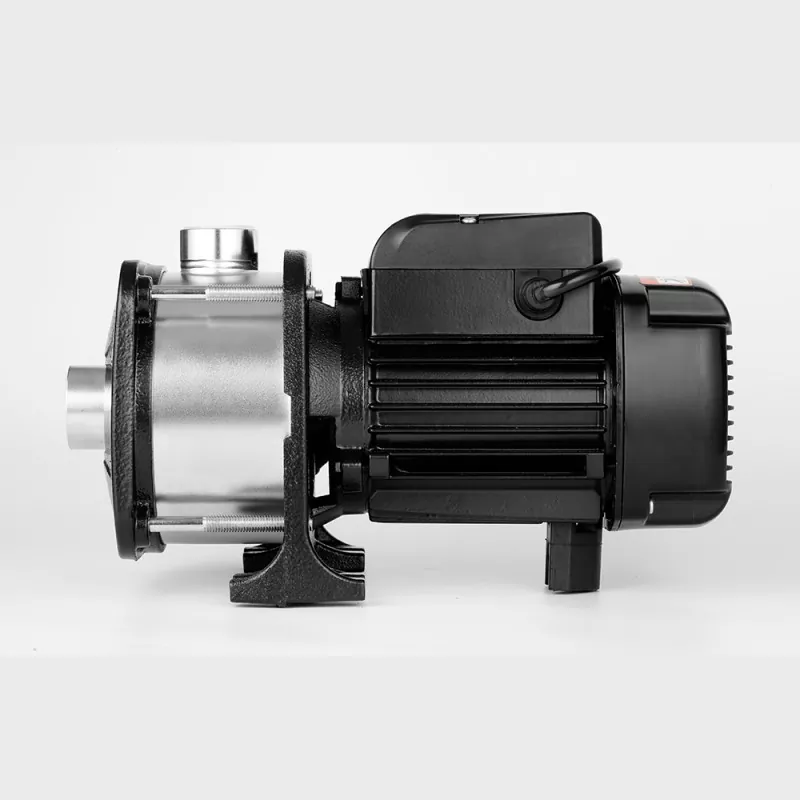

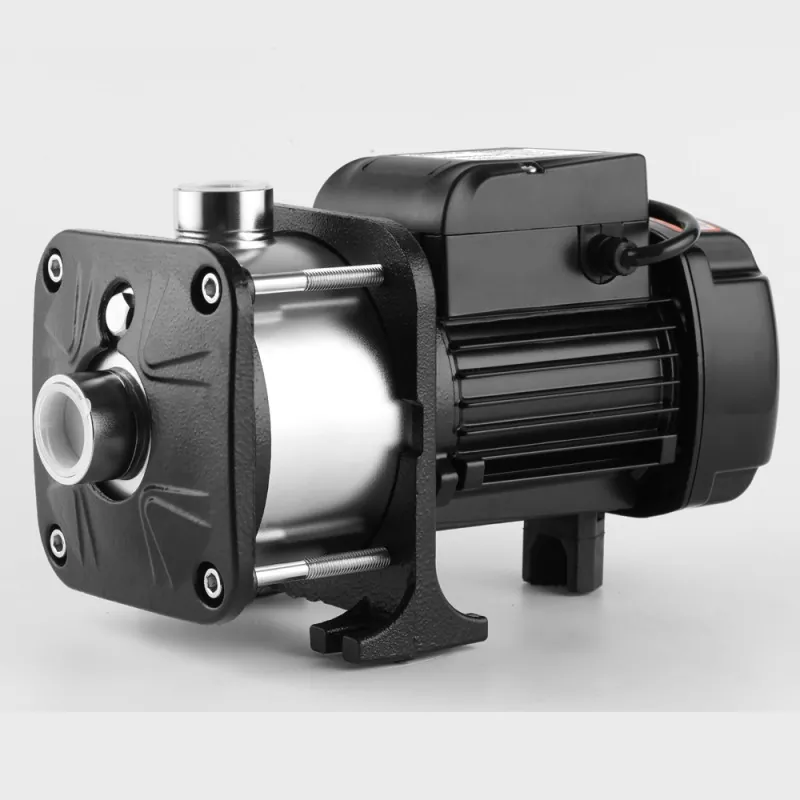

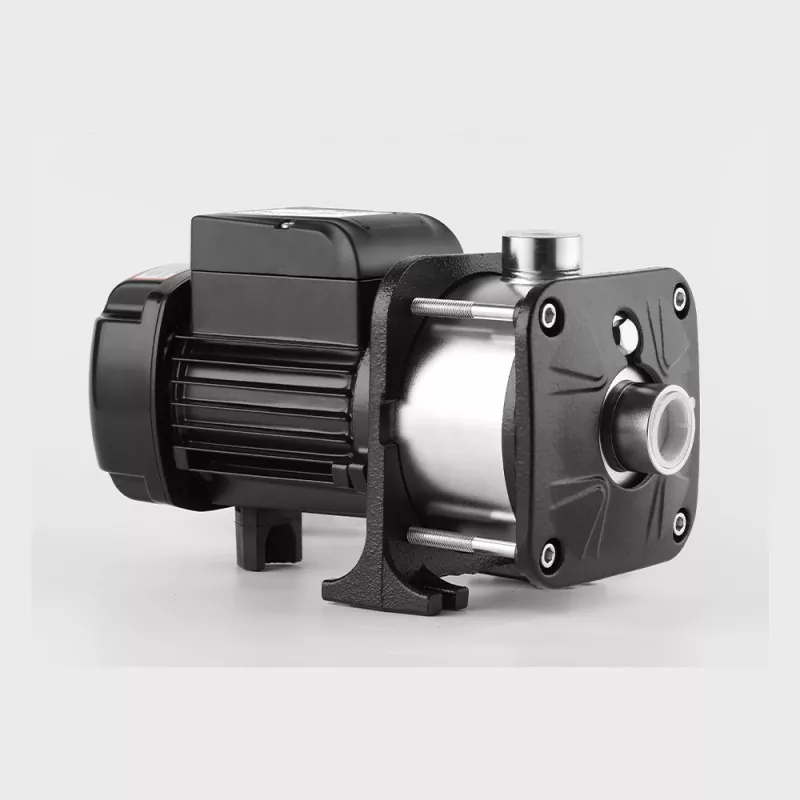

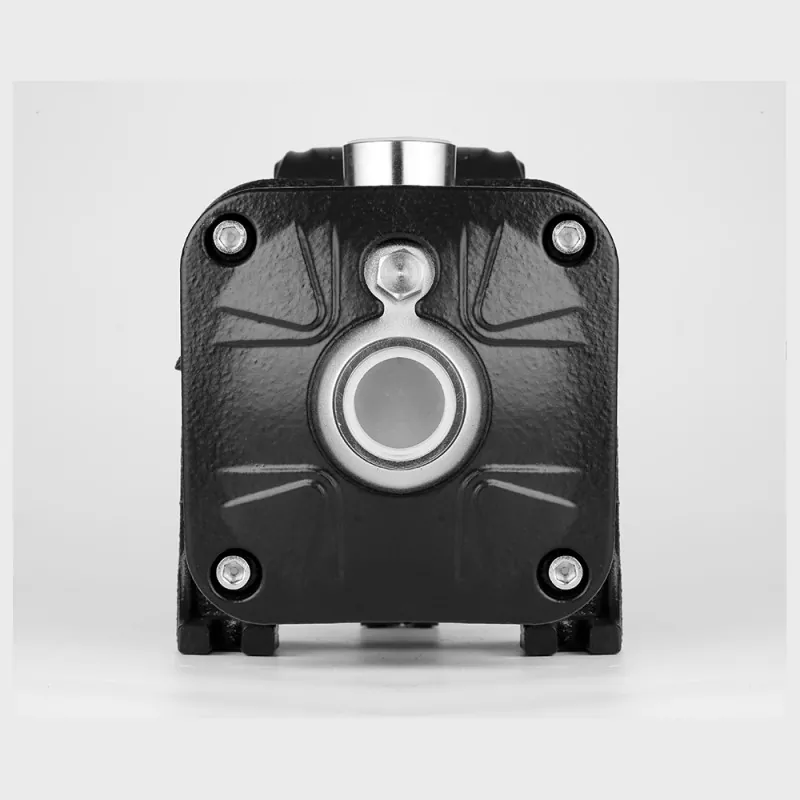

Flerstegs centrifugalpump med högt huvud

Denna pump är tillverkad av material av högkvalitativt rostfritt stål, vilket säkerställer en långvarig och rostfri prestanda. Med sin kompakta design kan CHM-2-pumpen passa i trånga utrymmen samtidigt som den levererar en imponerande flödeshastighet på upp till 3 m³/h.

En av de mest imponerande egenskaperna hos denna pump är dess flerstegsdesign. Med fyra pumphjul kan CHM-2 generera högt tryck, vilket gör den perfekt för applikationer som kräver hög tryckhöjd och högtryckspumpning.

Flerstegs centrifugalpump med högt huvud har:

- Tillverkad av högkvalitativt rostfritt stålmaterial

- Kompakt design med en flödeshastighet på upp till 3 m³/h

- Flerstegsdesign med fyra pumphjul för högt tryck och lyft upp till 50 meter

- Lätt att installera och använda med låg ljudnivå och lång livslängd

- Perfekt för hushåll, bevattning och småskaliga kommersiella tillämpningar

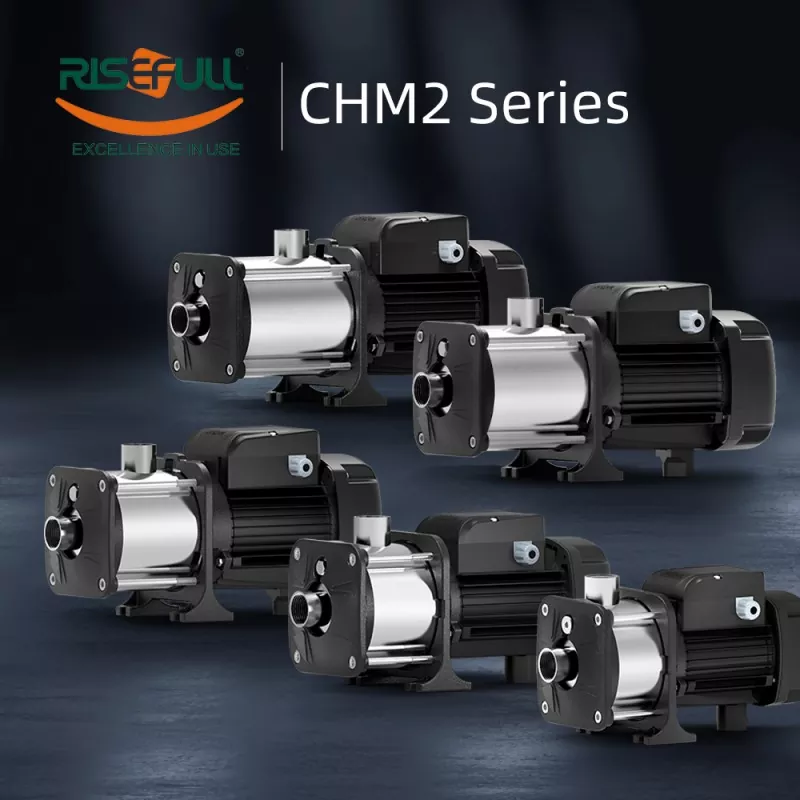

CHM-serien horisontell flerstegscentrifugalpump av rostfritt stål är en relativt mogen produkt på marknaden för närvarande som har kompakt struktur och stabilt arbete, lågt driftsljud, effektivitet upp till 44-70%. Alla vattengenomsläppande komponenter är gjorda av rostfritt stål AISI304. Det används flitigt i

1. Luftkonditionering Kylsystem & VVS-system

2. Vattenbehandling: Vattenrening och vattenfiltrering

3. Vattenförsörjningssystem: Rörledningsleverans och byggnadsförstärkare

4.  Fiskeindustri och jordbruk: Vattenbruk, gårdsbevattning och droppbevattning

Produktdetaljer

Prestandadata

Modell	Driva kW	Max Flow m³/h	Max Head m	Bedömd poäng (Flöde@Head)	Impeller Antal
CHM2-2	0.33	4.4	19.5	2m³/h@18m	2
CHM2-3	0.37	4.5	29.5	2m³/h@24m	3
CHM2-4	0.55	4.5	40	2m³/h@32m	4
Chm2-5	0.65	4.6	50	2m³/h@40m	5
Chm2-6	0.75	4.6	60	2m³/h@47m	6
Chm2-7	0.9	4.6	70	2m³/h@57m	7

Arbetsförhållanden

1. Vätsketemperatur: -15~105°c

2. Maximal omgivningstemperatur: +45°C

3. Maxtryck: 10 Bar

4. Medium fysiska egenskaper:

● Rent vatten eller liknande vattenvätska (utan fiber, suspenderar fast ≤3% & diameter≤2mm)

● Frostskyddsvätska (Huvudkomponent: glykol)

● Mild frätande vätska (PH 5-9)

● Tätningsgummi i pumpen är EPDM (det kunde inte användas för att leverera MINERALOLJA)

5. Om höjden är högre än 1000 meter och mediets viskositet är större än rentvattens, är det nödvändigt att öka vattenpumpens marginal för att undvika överhettning av motorn.

Inga.	Komponent	Material		Inga.	Komponent	Material
01	Skruva	Sus201		20	Skruva	Sus201
02	Avloppsskruv	AISI304		21	Konsol	HT200
03	O-ring	EPDM		22	Rotor	Svetsskaft med AISI304
04	Pumphuskåpa	HT200		23	Lager
05	Pumpkropp	AISI304		24	Coil Cork	NBR
06	Locknut	AISI304		25	Motor
07	Final Stage Location Sleeve	AISI304		26	Terminalkort	PBT
08	Inloppsspridare	AISI304		27	Uttagslådan	PP
09	Impeller	AISI304		28	Skruva
10	Axelhylsa av volframstål	Tungsten stål		29	Kondensator
11	Supportdiffusor	AISI304		30	Skruva
12	Skafthylsa	AISI304		31	Kabel Fairlead	PP
13	Skafthylsa	AISI304		32	Bottenstöd
14	Diffusor	AISI304		33	Fjäderbricka
15	Oulet Diffusor	AISI304		34	Bakre omslag	HT200
16	Mekanisk tätning	Grafit +SIC		35	Fläkt	ABS
17	O-ring	EPDM		36	Fläktkåpa	PP
18	Foderskiva	AISI304		37	Skruva
19	Drop Guard	NBR
